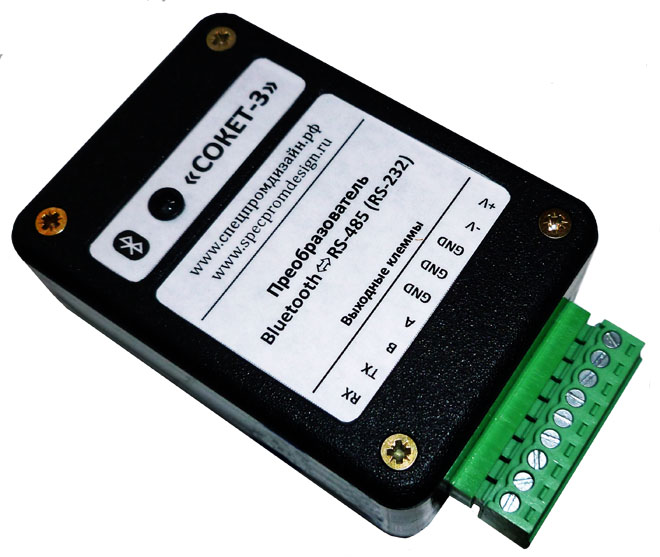

Преобразователь Bluetooth–RS-485 (RS-232) "СОКЕТ-3"

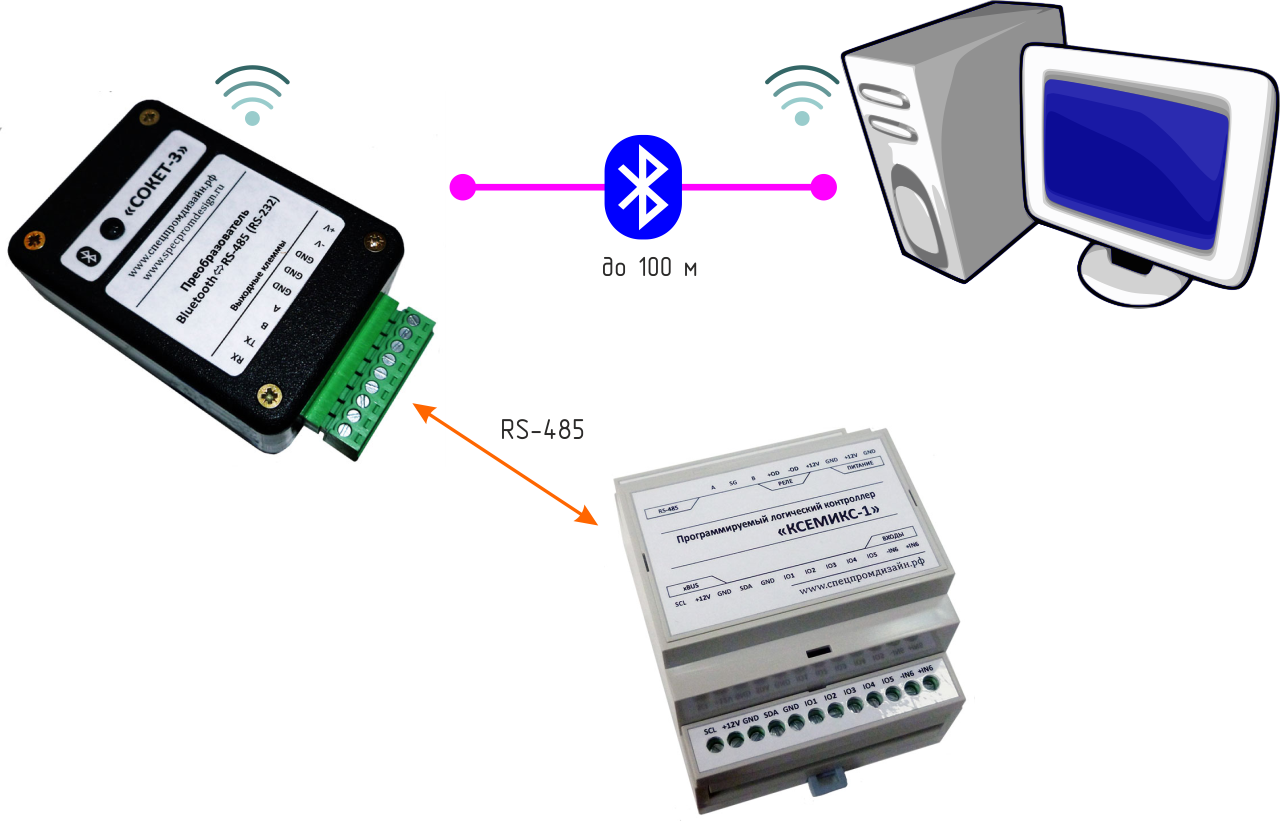

Преобразователь "СОКЕТ-3" предназначен для подключения персонального компьютера к сетям с интерфейсами RS-485 или RS-232 через беспроводную
сеть Bluetooth. Преобразователь имеет гальваническую развязку и защиту входных цепей.
Со стороны персонального компьютера преобразователь определяется как виртуальный COM-порт, работа с которым с точки зрения программы ничем
не отличается от работы с аппаратным портом.
Входы приёмопередатчика RS-485 преобразователя "СОКЕТ-3" защищены самовосстанавливающимися предохранителями и специализированными защитными диодами,
что позволяет работать в условиях сильных электрических и электромагнитных помех.
Скорость обмена данными по интерфейсу RS-485 (RS-232) и формат посылки задаются программно.
Преобразователь выпускается с двумя видами степени защиты – IP30 и IP65.
- Спецификация Bluetooth: v. 2.0 + EDR
- Максимальная выходная мощность: 18 дБм (класс 1)
- Чувствительность: –87 дБм
- Напряжение питания: 9 ÷ 18 В
- Ток потребления: 100 мА
- Максимальная скорость обмена данными RS-485: 921600 бит/сек
- Максимальное количество устройств на линии RS-485: 32
- Гальваническая изоляция RS-485: 1500 В RMS
- Подтягивающие резисторы на линиях A, B: 620 Ом
- Терминатор линии: 120 Ом
- Степень защиты: IP30 или IP65
- Габаритные размеры версии IP30: 50 × 70 × 27 мм
- Габаритные размеры версии IP65: 115 × 65 × 40 мм
- Температурный диапазон работы: от –40°C до +85°C
- Относительная влажность воздуха: не более 90% при +35°C

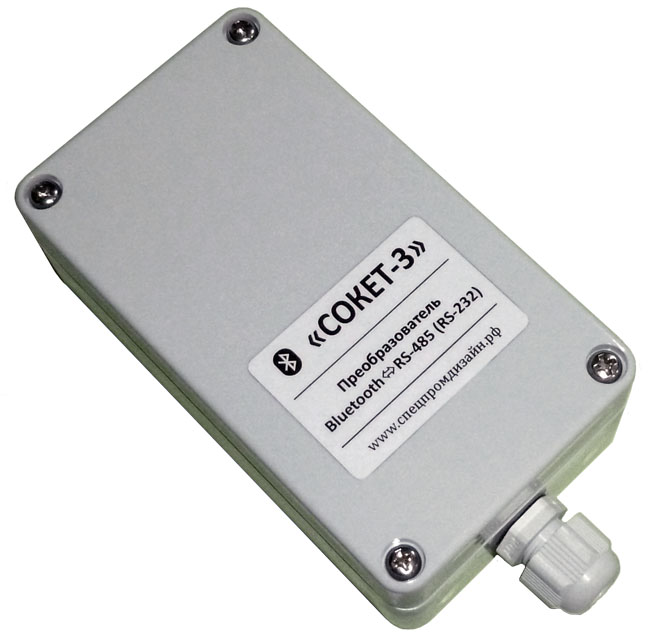

* Версия в герметичном корпусе

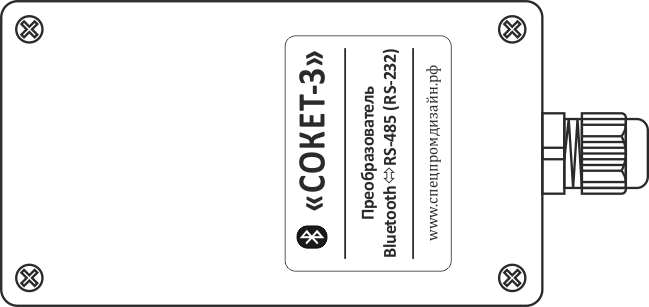

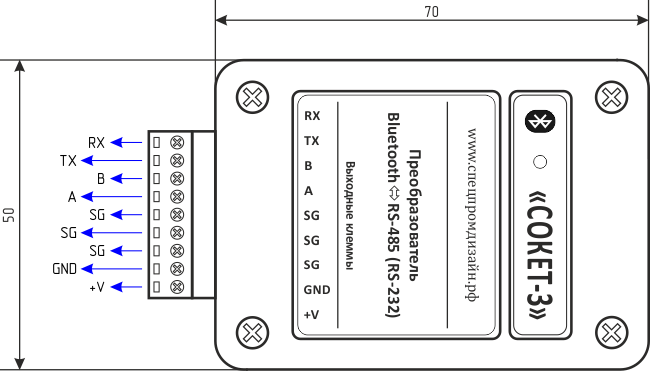

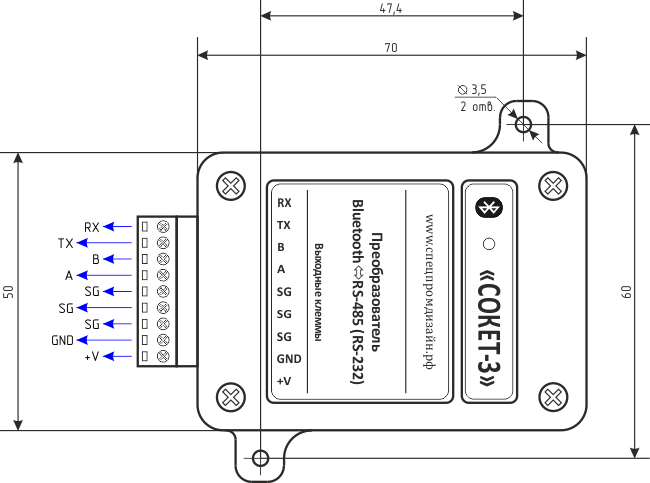

Преобразователь "СОКЕТ-3" выпускается в трёх модификациях корпуса – с крепёжными фланцами (IP30), с креплением на DIN-рейку (IP30) или в
герметичном корпусе (IP65):

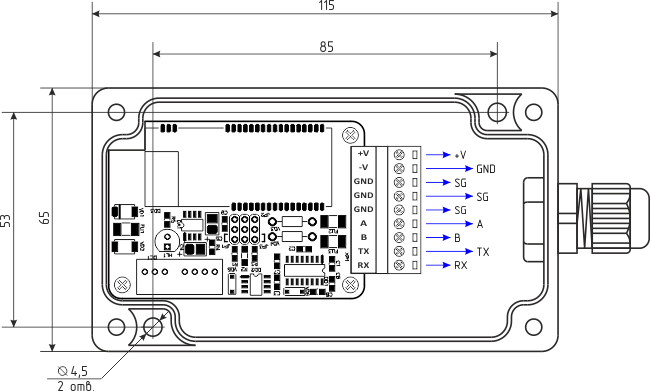

Подключение внешних цепей осуществляется при помощи разъёмного клеммника, входящего в комплект изделия. В версии с герметичным корпусом (с классом защиты IP65) клеммник
находится внутри, а провода питания и линии данных заводятся в корпус через гермоввод, расположенный на правой стенке корпуса:
Для крепления корпуса к внешней поверхности предусмотрены два отверстия диаметром 4,5 мм, которые находятся вне герметизируемой области.
Назначение выводов клеммника следующее:
+V, GND – напряжение питания преобразователя
SG – общий провод интерфейсов RS-232 и RS-485, гальванически изолированный от линии питания GND
A, B – линии A и B интерфейса RS-485
TX – выход данных интерфейса RS-232
RX – вход данных интерфейса RS-232
|
ВНИМАНИЕ! Напряжение питания преобразователя подавать только на линии +V и GND. В случае отсутствия необходимости в
гальванической развязке можно объединять линии GND и SG.
|
На лицевой панели "СОКЕТ-3" имеется синий светодиод, индицирующий состояние устройства (мигает – происходит инициализация устройства после подачи питания,
выключен – нет соединения по Bluetooth, постоянно горит – соединение по Bluetooth установлено).
Преобразователь имеет два интерфейса – RS-485 и RS-232, которые работают параллельно. RS-232 используется для настройки преобразователя через специальную терминальную программу.

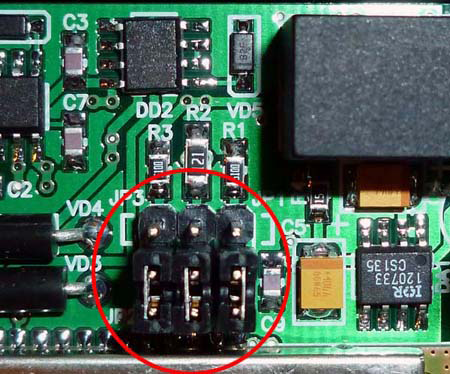

Устройство имеет внутренние подтягивающие резисторы и резистор-терминатор. Для включения этих резисторов необходимо установить три перемычки JP1, JP3 (подтягивающие резисторы)
и JP2 (терминатор):
Включённому состоянию соответствует их верхнее положение (на рисунке выше показано выключенное состояние).
