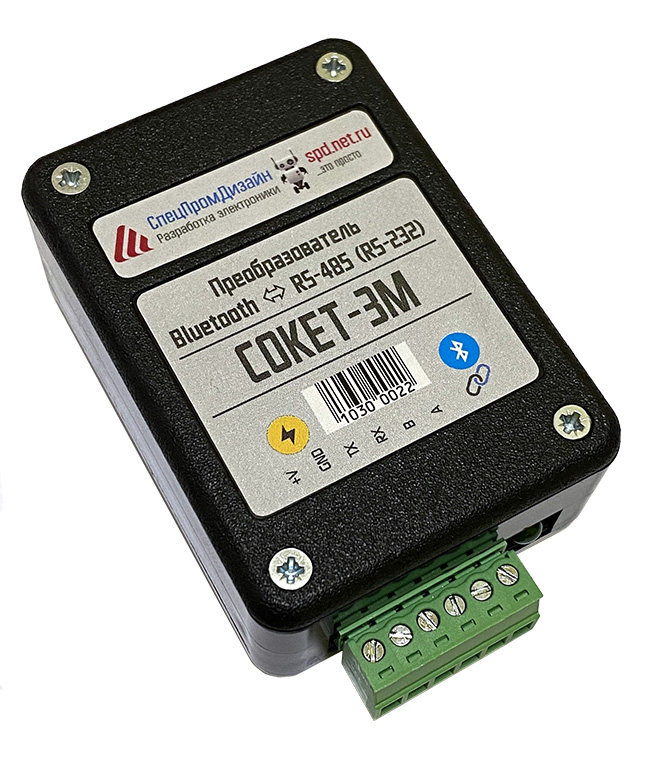

Преобразователь Bluetooth–RS-485 (RS-232) "СОКЕТ-3М"

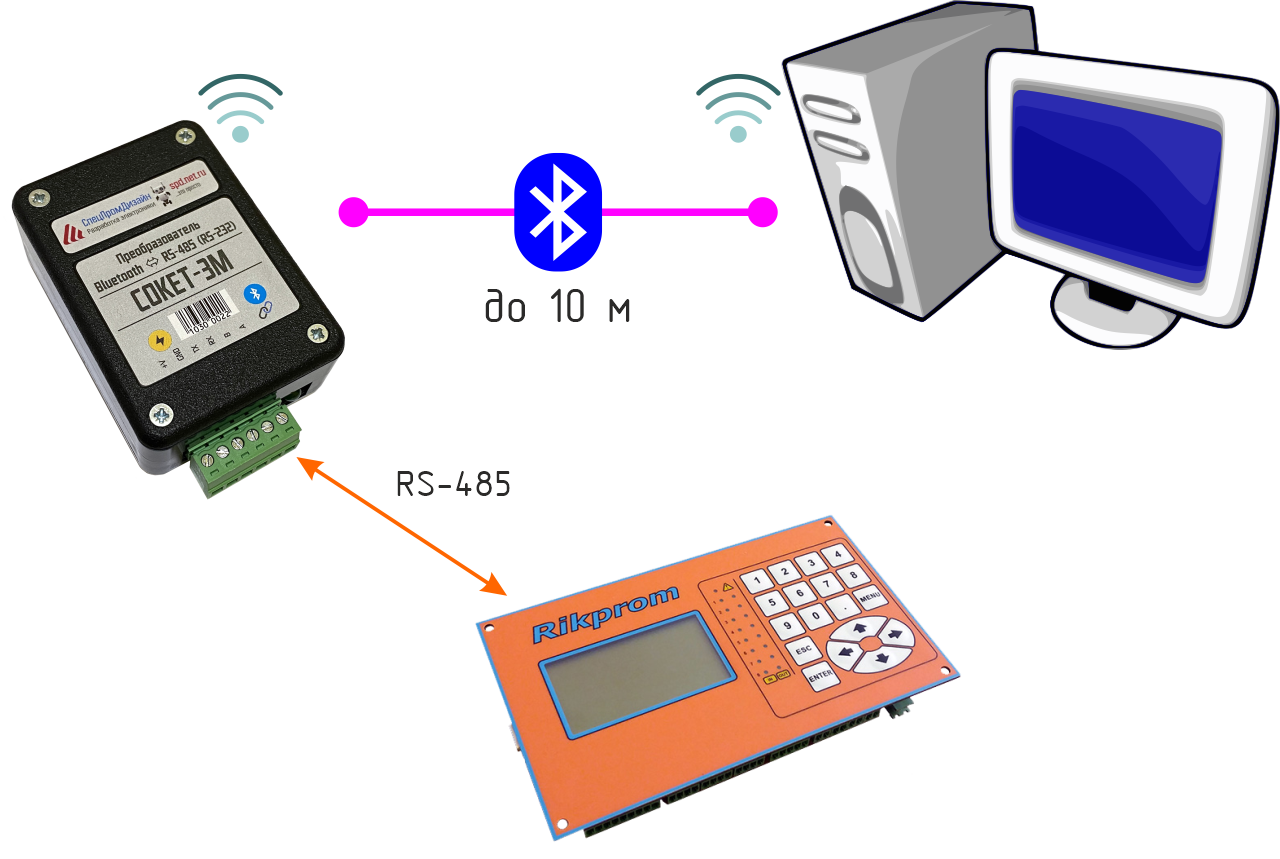

Преобразователь "СОКЕТ-3М" предназначен для подключения персонального компьютера к сетям с интерфейсами RS-485 или RS-232 через беспроводную сеть Bluetooth:
Со стороны персонального компьютера преобразователь определяется как виртуальный COM-порт, работа с которым с точки зрения программы ничем
не отличается от работы с аппаратным портом.

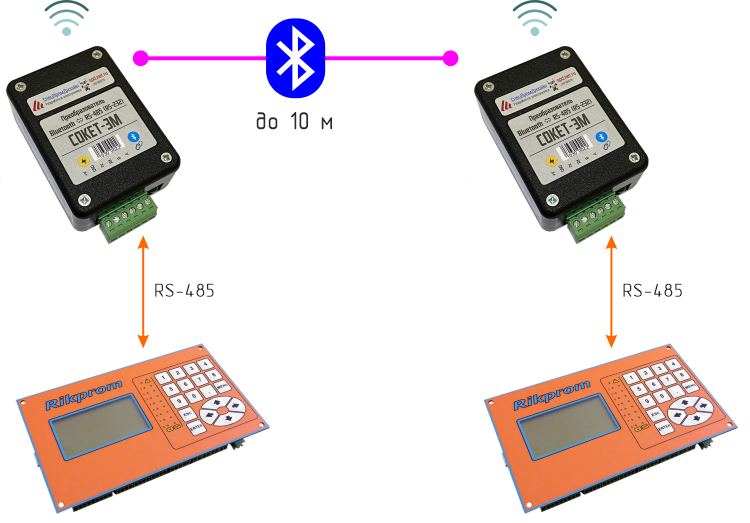

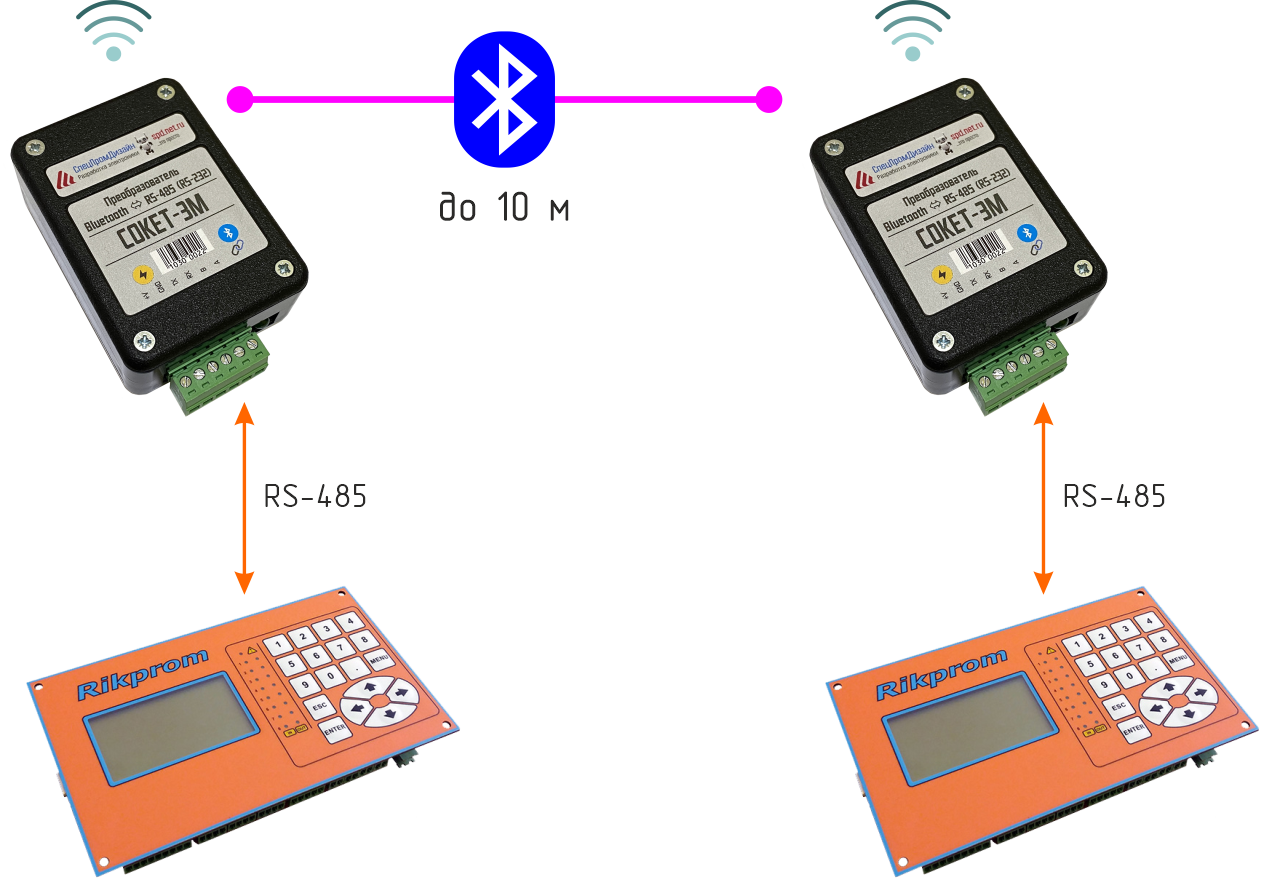

Кроме этого, модули "СОКЕТ-3М" могут работать в паре для организации беспроводного "удлинителя" RS-485 или RS-232. В этом случае модули соединяются
непосредственно друг с другом по Bluetooth:

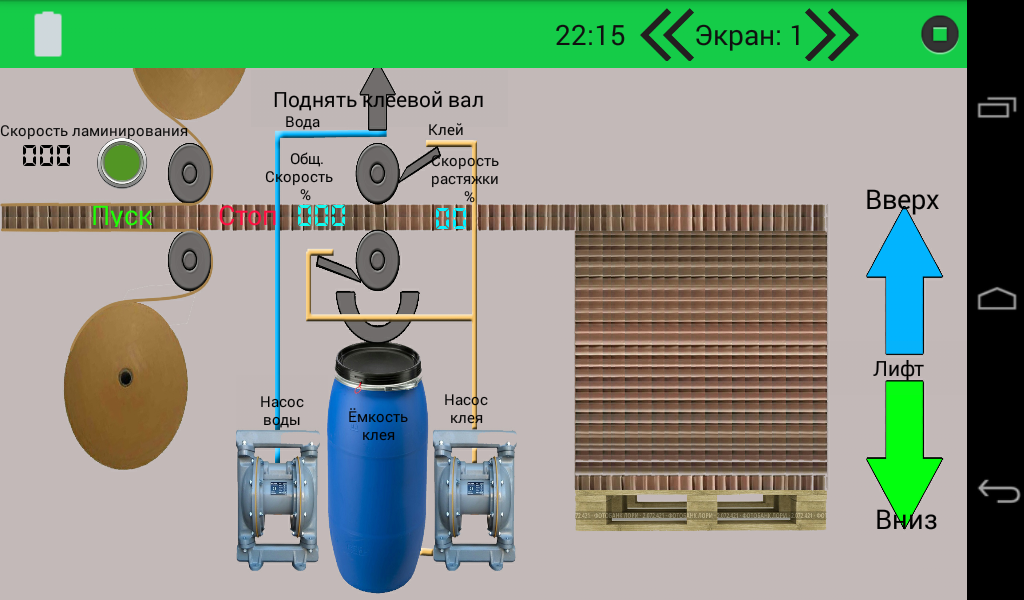

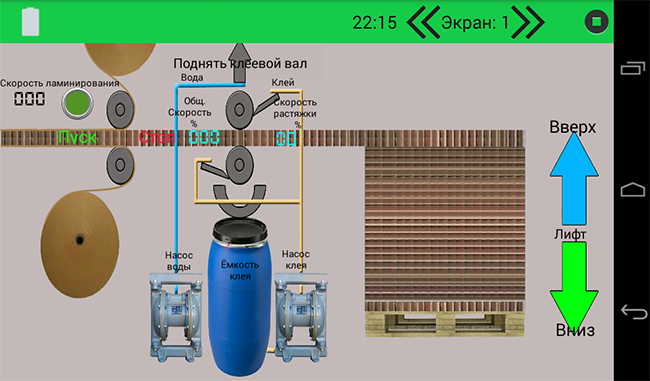

Также поддерживается непосредственная работа с
HMI КаСкада
, запускаемой на планшетах или смартфонах:
Входы приёмопередатчика RS-485 преобразователя "СОКЕТ-3М" защищены самовосстанавливающимися предохранителями и специализированными защитными диодами,
что позволяет работать в условиях сильных электрических и электромагнитных помех.
Скорость обмена данными по интерфейсу RS-485 (RS-232) и формат посылки задаются программно.
- Спецификация Bluetooth: v. 2.0 + EDR
- Максимальная выходная мощность: 6 дБм (класс 2)
- Чувствительность: –80 дБм
- Напряжение питания: 9 ÷ 30 В
- Ток потребления: 100 мА
- Максимальная скорость обмена данными RS-485: 921600 бит/сек
- Максимальное количество устройств на линии RS-485: 32
- Подтягивающие резисторы на линиях A, B: 620 Ом
- Терминатор линии: 120 Ом
- Степень защиты: IP30
- Габаритные размеры: 50 × 70 × 27 мм
- Температурный диапазон работы: от –40°C до +85°C
- Относительная влажность воздуха: не более 90% при +35°C
- Меньшая выходная мощность: 6 дБм (класс 2)
- Меньшая чувствительность: –80 дБм
- Более широкий диапазон напряжения питания: 9 ÷ 30 В
- Возможность организации беспроводного "удлинителя" RS-485 (RS-232) с использованием двух модулей

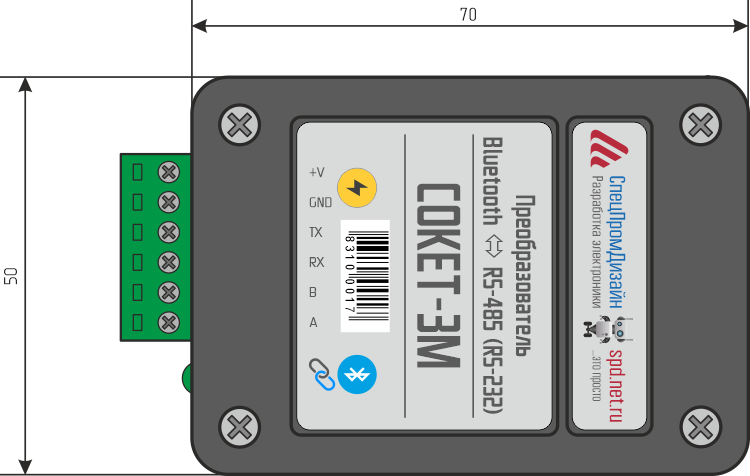

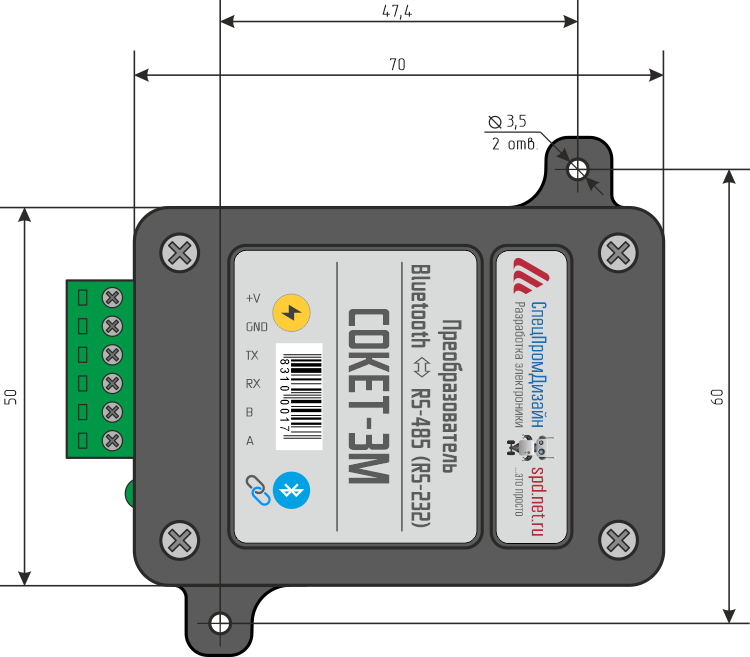

Преобразователь "СОКЕТ-3М" выпускается в двух модификациях корпуса – с крепёжными фланцами и с креплением на DIN-рейку:
Подключение внешних цепей осуществляется при помощи разъёмного клеммника, входящего в комплект изделия.
Назначение выводов клеммника следующее:
+V, GND – напряжение питания преобразователя
A, B – линии A и B интерфейса RS-485
TX – выход данных интерфейса RS-232
RX – вход данных интерфейса RS-232
На лицевой панели "СОКЕТ-3М" имеется светодиод, индицирующий состояние устройства (мигает – нет соединения по Bluetooth,
постоянно горит – соединение по Bluetooth установлено).
Преобразователь имеет два интерфейса – RS-485 и RS-232, которые работают параллельно.
