Преобразователь Bluetooth–RS-485 "СОКЕТ-5"
Преобразователь "СОКЕТ-5" предназначен для передачи данных между компьютером или мобильным устройством и сетью RS-485 через Bluetooth
Порт RS-485 имеет гальваническую развязку, защиту от электрических и электромагнитных помех, а скорость обмена по интерфейсу задаётся программно
Технические характеристики

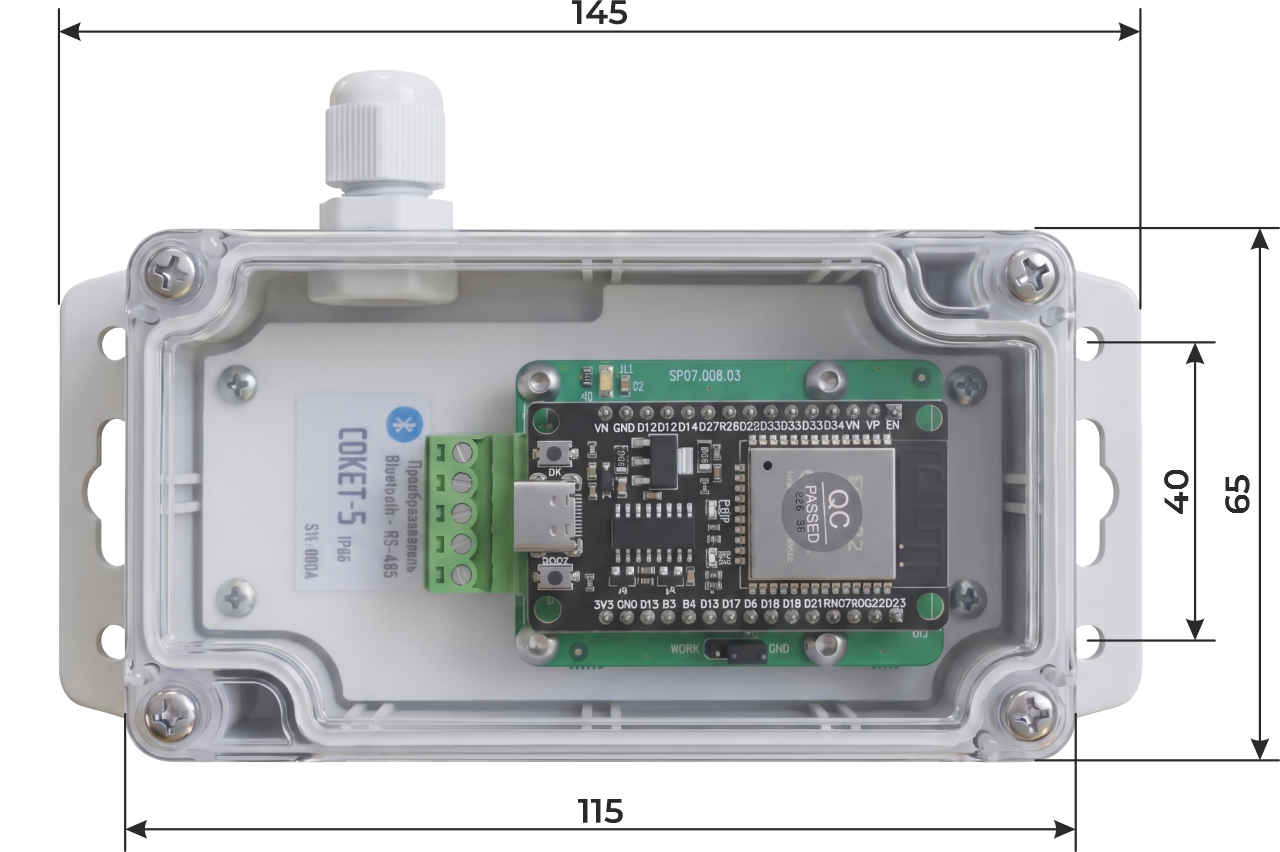

Габаритные размеры145 × 65 × 40 мм
Напряжение питанияDC 9 ÷ 30 В
Ток потребления200 мА
Температурный диапазонот –30°C до +85°C
Влажностьне более 90% при +35°C
Комплектность
- Преобразователь 1 шт.
- Паспорт: 1 шт.

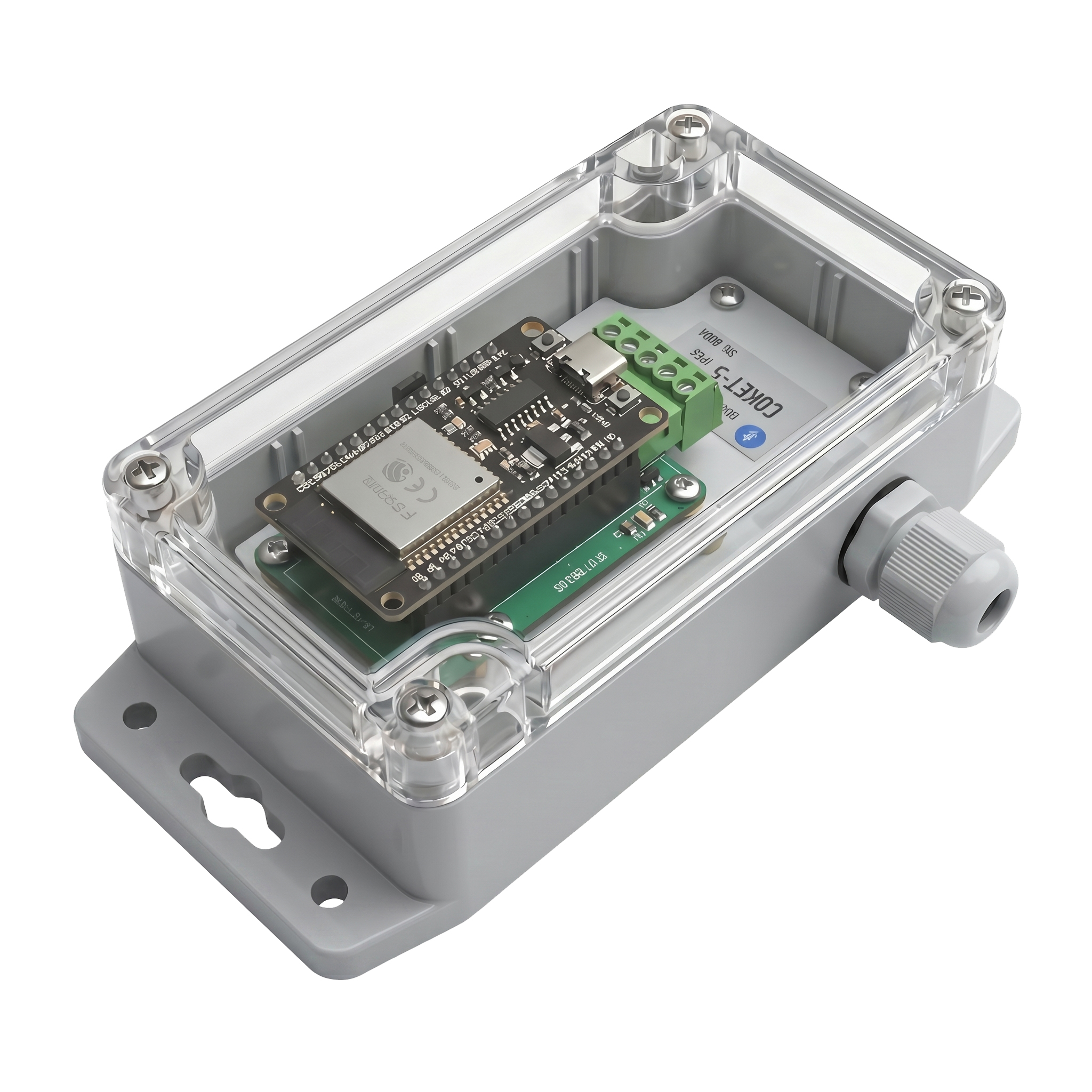

Преобразователь выпускается в пластиковом корпусе с крепёжными фланцами и с прозрачной верхней крышкой:
Подключение внешних цепей осуществляется при помощи разъёмного клеммника, находящегося внутри корпуса
Назначение контактов клеммника следующее:
+V, GND – напряжение питания преобразователя
A, B – линии A и B интерфейса RS-485
SG – сигнальная "земля" интерфейса RS-485
На печатной плате преобразователя имеется синий светодиод, индицирующий состояние устройства (мигает – нет соединения по Bluetooth, постоянно горит – соединение по Bluetooth установлено)
